Entes 遠程監測解決方案通過通信模塊傳輸系統上測量的電氣參數，然后集中監測和分析這些值。利用通信模塊可以通過以太網和GPRS連接訪問和控制數以千計的設備。使用“Entbus Pro”和“Entbus Plus”軟件，可以收集來自不同位置的遠程測量結果，需要比較的重要數據（如功耗、需求、無功比率）可通過圖形展示進行分析。
有了本系統，監測電網設備的功率因數校正、比較不同地點的功耗以及監測生產線上機器的電能消耗等應用變得更加簡單，可得以避免故障導致的成本。利用這些系統，可以從Entbus軟件上的單個監測中心讀取儀表測量結果，難以到達的遠程位置（如通信塔、太陽能農場和列車）的DC參數可通過遠程監測硬件與軟件傳輸?shù)奖O(jiān)控中心。 |
| |
遠程監測軟件
●Entbus Pro
●Entbus@ Plus
GPRS調制解調器RTU
●GEM-10/ 10SH
●GEM-15
以太網與USB轉換器
●EMG系列
●RS-USB2
●RPT-1
脈沖計數器
●EPC-12Entbus Pro主要特性
●在線監測
●實時數據收集
●報警管理
●遠程配置測量設備
●報告、圖形顯示和導出收集的數據
●通過互聯網/內聯網訪問
●多語言支持
●加入不同型號品牌的支持Modbus的設備
●定義虛擬設備或虛擬參數
●詳細報告篩選功能
●通過短信和/或電子郵件報警通知 |
概述
新一代Entbus Pro網絡電能監測軟件是您電能管理的最重要解決方案合作伙伴。具有網絡結構的Entbus 電能管理軟件具有降低能耗、減少設施開支和幫助您達到減少支出目標等優勢。
Entbus Pro電能管理軟件允許您通過互聯網在世界任意角落監控設施的能耗。有了Entbus 網絡電能監測軟件，您可以借助測量設備的通信功能和連接點通過以太網/GPRS長期記錄和存檔設施概況，如燃?xì)�、水尤其是電�?BR>由于Entbus采用網絡接口，您可以從世界任意角落管理設施的電能，例如舒適的家中或者小小的辦公室。
借助層次分明的電能信息，您可以對地區的電能管理做出最優化能耗。
系統結構系統工作
來自可通信測量設備的數據通過以太網轉換器或GPRS調制解調器傳輸?shù)椒⻊?wù)器。在線用戶可從任何地點連接訪問服務器的數據。
●監測屏幕:
可以即時監測設備的電氣參數，設備樹顯示設備層次結構。
●選項屏幕
提供用戶信息訪問和定義的報警參數。
●報告屏幕
由從即時讀取的設備數據計算的報告組成。報告類型有27 種。報告可顯示為圖形和/或表。圖形可導出為PNG和BMP格式，表格可保存為XLS、CSV和XHL格式。
●設備命令
可以遠程配置設備設置參數。此外，還可以顯示具有數據記錄功能的設備日志。
●配置
這些是Entbus的基本配置屏幕。地區、連接點、設備、用戶、報警燈定義在這些菜單中執行。.
●報警
設備任何參數或功率因數比率達到預定義值時，系統通過短信和/或電子郵件通知相應用戶。
●虛擬設備
對于無法測量的點，可以通過定義虛擬設備和虛擬參數來測量所需值。
可以在監測屏幕上觀察所有基本數學運算，如同測量真實設備一樣。因此，可以輕松檢測損失和以前未測量的消耗。 |
| |
|
系統架構
ENTBUSO Pro軟件的使用方式有2種。
應用模型1:將軟件安裝到您自己的服務器
在此應用中，用戶購買軟件許可證，將軟件安裝到自己的服務器以從內部網或網絡收集所需數據，更改自己設備的設置，分析數據，并可以從中創建報告。
因此，分布在廣泛區域的電能測量設備的控制更加簡單。利用此軟件的網絡訪問功能，用戶可以隨時隨地控制他們的系統。
應用模型2:使用www.entbus.com 上的軟件
在這個更簡單的網絡應用模型中，軟件安裝在Entes服務 器。用戶對Entes服務器定義自己的設備，在Entes服務器上存儲他們的數據，更改設備設置，這一切無需處理任何軟件安裝或服務器購買。這樣，用戶可以通過網絡連接到Entes服務器，用自己的密碼訪問他們的數據，分析數據并創建報告。
概述
Entbus@ Plus V3.0軟件按用戶定義的間隔讀取和記錄來自現場ENTES品牌Modbus通信設備的數據。內置報告功能使用這些數據。 |
結構特性
●程序包括3個模塊。服務器模塊收集來自現場設備的數據，并在所需時段記錄到數據庫。MS SQL用作數據庫。
●監測模塊監測現場設備測量的參數�？梢詣�(chuàng)建包含設備前面板視圖的監測面板，通過創建單線條圖創建個性化監測屏幕。
●在網絡模塊中使用網頁瀏覽器可以訪問監測結構。它利用用戶友好、可輕松配置、有層次的結構簡化所需分析的獲取工作。
功能特性
●程序僅識別Entes 品牌設備。
●可以定義兩個用戶級別。管理員級別允許用戶訪問程序的所有方面。操作員級別限制用戶訪問程序的遠程設備配置、示意圖設計和程序設置部分。
●在顯示所有設備參數的示意圖屏幕或表格上，可以監測現場設備的數據。
●用戶授權后，可以更改現場設備的可配置參數。
●可以設計模擬圖。
●可以創建按小時、天或月的電能報告。
●可以創建按小時、天或月的最大值報告。
●可以按保存間隔獲得定期值報告。此保存間隔最小為1分鐘。
●可以創建總電能報告、無功功率補償和地區電能報告。 |
 |
通信轉換器 EMG/ RS-USB系列

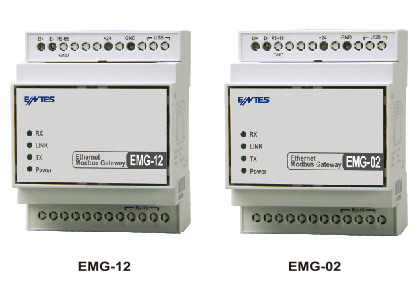

EMG-02 1 EMG-12
RS-485 1以太網調制解調器
以太網/ RS-485 Modbus網關，用于通過互聯網(WAN) 和內部網(LAN)實現 PC與MPR/ EPR及EPM系列通信。 |
|
類別 |
說明 |
|
網絡協議 |
TCP/IP ARP, ICMP, HTTP Modbus TCP |
|
串行端口 |
Rs485和USB配置 |
|
工作模式 |
ModbusTCP/RTU和Tunelling |
|
網絡接口 |
10/100 Mbps自協調 |
|
波特率 |
1200-115200 bps |
|
電源 |
9-24V AC- 9-30V DC或 (~100 mA), USB端口 |
|
隔離與保護 |
Rs485端口: 500V
以太網端口: 1500V
15KV ESD保護USB端口
10/1000 us(600W)瞬時脈沖
保護RS-485端口 |
|
外殼類型 |
DIN4 (軌道安裝) |
USB轉換器(RS-USB2)
RS-485/USB轉換器，用于PC與MPR/EPR及EPM-0x系列通信。
RPT-1
RS-485至RS-485轉發器
●可變波特率
300,...9600,...115k
●可變數據格式 |
技術規格
●USB1.1和USB2.0支持
●300- 115.200 bps波特率
●RS485上自動方向流動控制
●最小3000VDC隔離保護
●啟動LED
●從USB端口獲得電力，無需外部電源。
●自動波特率檢測
●ESD (靜電放電)保護 |
|
產品選擇表 |
|
最多可連接的設備數量 |
1在線連接 |
4在線連接 |
件/箱 |
電源 |
|
產品代碼 |
|
RS-USB2 |
RS 485/USB轉換器 |
32 |
|
|
1 |
|
|
EMG-02 |
以太網-Modbus網關 |
2 |
|
● |
1 |
· |
|
EMG-12 |
以太網-Modbus網關 |
32 |
|
● |
1 |
· |
|
RPT-1 |
RS 485至RS-485轉發器 |
32 |
|
|
1 |
· |
 |
GPRS調制解調器
GEM-1O/ 10SH
概述
GEM-10 GPRS/Modbus網關允許連接到通過Modbus 協議在GPRS或以太網網絡上通信的設備。有了GEM-10,可以使用GPRS或以太網與Modbus TCP通信，或者可以將這些連接選擇作為彼此的替代選擇。
GEM-10SH可以使用其串行端口讀取支持IEC 62056-61對象識別系統(OBIS) 協議的儀表。
針對遠程儀表讀取系統設計。GEM-10SH 的開發建立了可通過Entbus 電能監測軟件從- -個中心讀取和比較儀表的系統。 |
|
類別 |
說明 |
|
網絡協議 |
TCP/IP ARP, ICMP, HTTP Modbus TCP |
|
串行端口 |
Rs485和USB用于通信
USB端口用于配置 |
|
工作模式 |
ModbusTCP/RTU和ModbusTune |
|
網絡接口 |
10/100 Mbps自協調 |
|
波特率 |
1200-115200 bps |
|
電源 |
12-20V DC |
|
隔離與保護 |
Rs485端口: 500V
以太網端口: 1500V
15KV ESD保護USB端口
10/1000 us(600W)瞬時脈沖
保護RS-485端口 |
規格
|
|
GEM-10 |
GEM-10SH |
|
外殼 |
|
尺寸 |
90x7 1x80 mm |
|
保護等級 |
Ip40前面板，IP54可選 |
|
重量 |
0.4kg/設備; 12件/包裝 |
|
通信 |
|
通信協議 |
MODBUS TCP/RTU通過TCP |
|
以太網 |
IEEE 802-3, 802-2 |
|
隔離電壓 |
1.5kV |
|
GPRS |
|
|
四波段下行 |
850/900/1 800/1900 MHz |
|
鏈路速度 |
最大85.6 kbps |
|
上行鏈路速度 |
最大21.4 kbps |
|
在線連接 |
1 |
|
可造接的最大設備數量 |
32 |
|
端口 |
Modbus (RS-485), USB (迷你型)，以太網(RJ45) |
|
配置接口 |
MiniUSB端口，以太網(網絡接口配置) |
|
標準 |
|
電力計量 |
|
IEC 62056-61 OBIS協議 |
|
電源 |
|
工作電壓 |
190-260V AC |
|
輸入電壓 |
12-20V DC |
|
功耗 |
<5 W |
|
工作頻率 |
50/60Hz |
|
環境條件 |
|
環境溫度 |
-20/ +60℃ |
|
存放溫度 |
-30/ +70℃ |
|
濕度 |
10%-85% |
|
隔離與保護 |
USB端口15kV ESD以太網500V
Modbus/RS485 500V隔離和短路
GPRS移動基站B類
瞬時脈沖10/1000us (600W) |
|
連接 |
|
安裝 |
DIN軌道安裝 |
|
連接端子 |
帶螺釘 |
 |
調制解調器 RTU
GEM-15
概述
GEM-15調制解調器RTU是具有高級I/O 功能的調制解調器,它可以將GPRS或以太網設施作為彼此的替代選擇。GEM-15可以通過模擬或數字輸出檢測要遠程監測的值(如溫度、濕度、壓力、電氣參數等)，并通過模擬、數字和中繼器輸出執行控制操作。
憑借支持串行通信的Modbus RTU協議，它可以與使用此設施的所有其他設備通信，從其寄存器讀取信息，指定設備上的報警，建立依賴于這些設備的控制機制。
可以利用自帶軟件遠程配置GEM-15,監測所連接設備的模擬和數字輸入，獲取報告以創建分析。插入SIM卡后可通過短信在手機上為用戶提供所發生報警的實時監測。 |
|
|
GEM-15 |
|
概述 |
|
|
電源 |
9-36V DC,保護 |
|
功率 |
< 5W |
|
CPU時鐘頻率 |
80 MHZ |
|
RTC（實時時鐘） |
可用 |
|
輸入濾波器 |
對模擬輸入應用中值和平均值濾波器。數字輸入包含模擬低通濾波器。有一-個軟件反抖動控制濾波器。 |
|
數字I/O頻率 |
數字輸出: OFF到ON響應32 us,ON到OFF響應150us
數字輸入:OFF到ON響應<2ms,ON到OFF響應<12ms |
|
ADC采樣時間 |
對每個通道以640 SPS (每秒樣本數)下收集樣本。
濾波操作后速度: 4 SPS |
|
程序加載 |
通過USB更新固件和應用程序 |
|
通信 |
|
|
GSM |
GPRS, MODBUS TCP支持 |
|
串行端口（RS485） |
15 kV ESD保護，電絕緣，MODBUS RTU |
|
環境條件 |
|
|
工作溫度 |
-20/ +50℃ |
|
存放溫度 |
-40/ +85℃ |
|
濕度 |
95% |
|
工作高度 |
<2000m |
|
集成輸入輸出 |
|
|
數字輸入 |
4 (Sink) |
|
電壓范圍 |
0-50VDC |
|
ON電平 |
5VDC-50VDC |
|
輸入電流 |
0-3VDC |
|
最大輸入電流 |
類型0.70 mA 24 VDC |
|
最大輸入電流 |
1.50 mA 50 VDC |
|
輸入阻抗 |
>3.3 MΩ |
|
輸入GND公共引線 |
1 (4點/公共)絕緣 |
|
Maks. 牽引電流（24VDC） |
最大5.6mA (所有輸入On) |
|
Maks. 牽引電流（50VDC） |
最大12.04mA (所有輸入On) |
|
OFF到ON響應 |
< 2ms |
|
ON到OFF響應 |
< 12ms |
|
絕緣 |
1kV |
|
數字輸出 |
|
|
模塊輸出 |
4 (Sink)輸出帶晶體管 |
|
電壓范圍 |
3,3-50VDC |
|
最大輸出電流 |
125 mA/點，500 mA/公共 |
|
最小輸出電流 |
0.42 mA/點，1.68 mA/公共(3.3 V) |
|
最大漏電流 |
0.01 mA I |
|
電壓降 |
2.3 VDC @0.76 mA |
|
OFF到IN響應 |
32 μs |
|
ON到OFF響應 |
150 μs |
|
輸入GND公共引線 |
1 (4點/公共)隔離 |
|
外部電壓輸入 |
5- 50 VDC最大48 mA (所有輸出On) |
|
最大牽引電流 |
最大0.5A (所有輸出On) |
|
模擬輸入 |
|
|
柜塊電流輸入 |
2 |
|
模塊電壓輸入 |
2 |
|
電流輸入精度 |
1%精度，12位分辨率 |
|
電流輸入 |
1%精度，12位分辨率 |
|
電壓輸入 |
0(4)-20mA |
|
|
120 Ω |
|
電壓輸入 |
0(2)-10V |
|
|
40 kΩ |
|
中繼器輸出 |
1 (4點/公共) |
|
模塊輸出 |
|
|
模塊輸出 |
4中繼器 |
|
最大接觸電流 |
Com-No (通常打開)3A@250VAC |
|
日志 |
|
|
日志記錄時間分辨率 |
1s |
|
日志記錄容量 |
存儲19600個參數以及時間戳和參數信息 |
|
報警日志記錄 |
存儲參數以及開始和結束時間的時間戳 |
 |
脈沖集中器
EPC-12
常規
●從電力、水、燃?xì)鈨x表收集脈沖
●12個不同儀表輸入
●為每個儀表定義8個不同費率，如工作日、周六、周日和節假日
●DST (夏令時)功能
●RS-485通信
配置軟件
利用配置軟件可以更改所有設備參數,在計算機屏幕上監測所有消耗值(電力、水或燃?xì)?。
●可以更改所有設備參數
●實時值頁面
●按照費率計算的總消耗值
●訪問日志記錄 |
規格
|
|
EPC-12 |
|
外殼 |
|
|
尺寸 |
DIN 4 (PK27) |
|
保護等級 |
IP40 |
|
重量 |
456.4g |
|
顯示屏 |
背光2x12 LCD |
|
PALS |
|
|
最小脈沖寬度 |
10ms |
|
最小脈沖間隔 |
30ms |
|
最小脈沖周期 |
60ms |
|
最小脈沖頻率 |
16Hz |
|
最小脈沖阻抗 |
800 ohm |
|
脈沖電壓 |
10 V |
|
觸發緣 |
上升和脈沖寬度控制 |
|
總計數器容量 |
34359738368 |
|
電源 |
|
|
工作電壓 |
190-260V AC |
|
功耗 |
<5VA |
|
工作頻率 |
45-65 Hz |
|
標準 |
|
|
安全標準 |
EN 61010-1 |
|
終端保護等級 |
IP 00 |
|
環境條件 |
|
|
環境溫度 |
-25/ +55℃ |
|
存放溫度 |
25/ +70℃ |
|
濕度 |
95% |
|
連接 |
|
|
安裝 |
軌道安裝 |
|
連接類型 |
端子軌道 |
|
電壓連接線厚度 |
2.5mm2 |
|
脈沖加接線厚度 |
1.5mm2 |
|
RS-485連接線厚度 |
5類電纜 |
|
通信接口協議 |
MODBUS RTU (RS-485) |
|
奇偶性 |
無，奇，偶 |
|
地址 |
1-247 |
|
傳輸速度 |
2400-38400 bps |
|
最大通信距離 |
1200m | |
|
|
|
| |
|
|
|
